Przyrządy pomiarowe w kontroli jakości – jak zorganizować skuteczny proces pomiarowy?
Przyrządy pomiarowe pełnią ważną funkcję w kontroli jakości elementów obrabianych, montowanych i poddawanych dalszym procesom produkcyjnym. Pozwalają nie tylko określić rzeczywisty wymiar detalu, ale również sprawdzić jego zgodność z dokumentacją techniczną i wymaganymi tolerancjami. W praktyce przemysłowej kontrola wymiarowa może jednak wymagać nie tylko pojedynczego przyrządu, ale również odpowiednio przygotowanego stanowiska i wyposażenia pomocniczego.
Pomiar jako element kontroli procesu
Kontrola wymiarowa może być wykonywana zarówno po zakończeniu obróbki, jak i pomiędzy jej kolejnymi etapami. Wczesne wykrycie odchyłki pozwala zareagować jeszcze przed wykonaniem następnych operacji na detalu.
Regularne pomiary pomagają między innymi kontrolować stabilność procesu, oceniać zgodność wykonanych części z dokumentacją i ograniczać liczbę elementów niespełniających określonych wymagań.
Przyrządy wskazujące i sprawdziany – różne zadania
Nie każde narzędzie stosowane podczas kontroli działa w taki sam sposób. Suwmiarki, mikrometry, średnicówki czy wysokościomierze umożliwiają uzyskanie konkretnej wartości liczbowej mierzonego parametru.
Inną funkcję mogą pełnić sprawdziany graniczne. Pozwalają szybko ocenić, czy kontrolowany wymiar mieści się w określonych granicach, bez konieczności każdorazowego odczytywania wartości liczbowej, co może usprawniać seryjną kontrolę elementów o powtarzalnych wymaganiach.

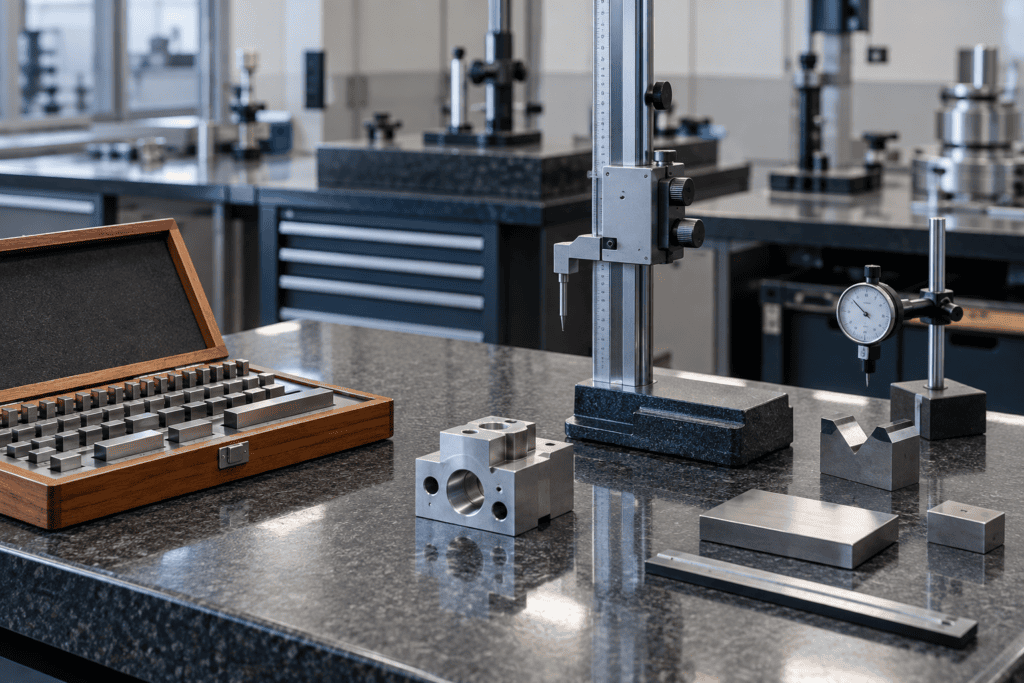

Stabilne stanowisko pomiarowe ma znaczenie
Przy dokładniejszych pomiarach sam przyrząd jest tylko jednym z elementów wyposażenia. Istotne może być również stabilne podparcie mierzonego detalu oraz właściwe ustawienie urządzenia.
W zależności od rodzaju kontroli stanowisko może obejmować:
- płytę pomiarową zapewniającą powierzchnię odniesienia,
- statyw do stabilnego zamocowania czujnika,
- wzorce stanowiące punkt odniesienia w określonych zadaniach pomiarowych,
- dodatkowe uchwyty i akcesoria ułatwiające powtarzalne ustawienie detalu.
Odpowiednio przygotowane stanowisko ułatwia wykonywanie kolejnych pomiarów w porównywalnych warunkach.
Czujniki w pomiarach porównawczych
Czujniki zegarowe i elektroniczne są szczególnie przydatne wtedy, gdy istotna jest ocena niewielkich różnic położenia lub przemieszczenia. Mogą być wykorzystywane między innymi podczas kontroli bicia, różnic wysokości czy wzajemnego ustawienia powierzchni.
W takim zastosowaniu rezultat często nie polega na określeniu pełnego wymiaru elementu, lecz na porównaniu jego położenia z wartością lub punktem odniesienia.
Cyfrowy odczyt i przekazywanie wyników
Współczesne przyrządy pomiarowe coraz częściej umożliwiają nie tylko cyfrowy odczyt wartości, ale również przekazywanie danych do innych urządzeń lub systemów.
Ma to znaczenie szczególnie tam, gdzie wykonuje się dużą liczbę pomiarów. Automatyczne przesyłanie wyników może ułatwić ich rejestrowanie i ograniczyć błędy związane z ręcznym przepisywaniem wartości.
Jak połączyć przyrządy w funkcjonalne stanowisko kontrolne?
Funkcjonalne stanowisko kontrolne powinno łączyć przyrządy i wyposażenie odpowiadające kolejnym zadaniom pomiarowym. W praktyce mogą współpracować na nim narzędzia do bezpośredniego pomiaru wymiarów, sprawdziany, czujniki wraz ze statywami oraz elementy stanowiące powierzchnię odniesienia.
Dlatego warto patrzeć na przyrządy pomiarowe jako na współpracujące elementy systemu kontroli, a nie pojedyncze urządzenia. Na e-darmet.pl dostępne są zarówno przyrządy do bezpośredniej kontroli wymiarów, jak i czujniki, sprawdziany oraz wyposażenie umożliwiające budowę bardziej rozbudowanych stanowisk pomiarowych.
